       最近“動力電池傷金動鈷”話題甚囂塵上，讓這個曾經靈光乍現的元素褪色頗多，更有甚者，明明是三個元素的“電影鈷”卻不配有姓名了，其罪罄竹難書，其名百般唾棄，不得不讓人感慨所有命運的饋贈，其實都在暗中標好了價格。



       鈷元素出場自帶價格原罪：

       正極材料成本占據電芯成本的大部頭，而鈷元素在目前三元材料的組分中價格最高且波動最大。

       目前已知的鈷探明儲量為690萬噸，是稀缺資源。按照EV30模型（不一定準確）預計，現有的三元路線甚至存在一定的原料供應風險。

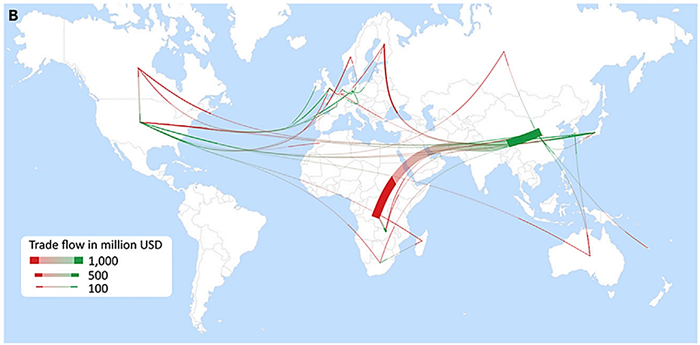

        目前，國內的鈷礦過于依賴非洲進口；在短期內，鈷供應鏈的快速擴大面臨著巨大挑戰。



        這里暫且不提現在不斷成熟的電池回收處理工藝（濕法以及火法提鈷），單就論這種非常激進的扣寶福瑞（cobalt free）可取嗎？



        我認為不可取：首先，因?yàn)殁捲�素的價格昂貴就因噎廢食并不理智，低鈷或者微鈷可以良好銜接，最后的疼愛不一定是手放開嘛；其次，也是最重要的一點，因?yàn)殁捲�素在三元正極材料中的代償作用太過于明顯了（增益作用較多），真要完全去鈷恐怕會面臨性能的全面潰退，而考慮使用其他替代元素救火不僅可能失之東隅，而且還會徒增成本反而導致性價比的降低。



       研究者們曾經在Ni80（LiNi0.8CoxMn0.2-x）材料中做過錳替換鈷的驗證，結果很不理想[1]。



       不僅克容量損失很大：

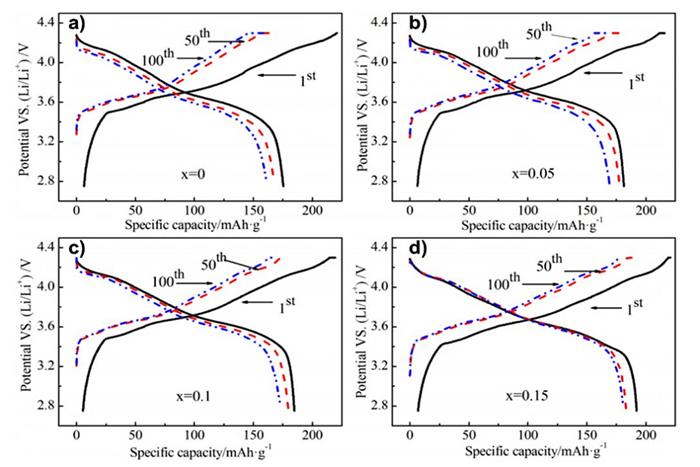

圖示：LiNi0.8CoxMn0.2-x的半電池充放電曲線：x=0（a）、x=0.05（b）、x=0.1（c）與x=0.15（d）；來自參考資料[1]



       循環性能、倍率性能以及內阻數值也存在全面性的滑坡：

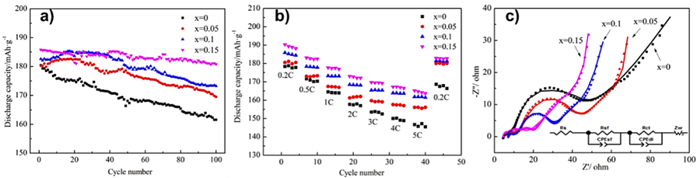

圖示：LiNi0.8CoxMn0.2-x（x=0、0.05、0.1、0.15）的循環性能、倍率性能與電化學阻抗譜；來自參考資料[1]



       研究者們認為：真·牽一鈷而動全身。



       下面我們從機理層面來了解一下鈷元素的充沛武德，需要你品，細品。



       1）鈷元素對于三元材料動力學性能的增益



       無論是脫韁野馬還是鋼鐵洪流，人們對快的概念都會有一個普適的評判標準：速度。用戶們對于電動汽車的考量也是基于速度：充電速度、加速度、啟動速度、最高時速等等，而從主機廠的需求逐步滴定到電芯廠后，電池的一個指標脫穎而出：功率性能。衡量功率性能優劣的兩個重要維度就是電芯的倍率性能和直流內阻（初始值以及增長），如果再往下分解，根據化學反應中決速步驟的定義，你即將觸碰到化學體系的復雜紋理：動力學與極化。將其他因子固定（負極、電解液）后，你會發現鈷元素對于正極材料動力學性能的超凡脫俗之處。



       在對層狀氧化物陽離子的選擇上，當年的獵荒者們也是煞費苦心、宵衣旰食。不僅僅是長于外層多電子體系的變價優勢，過渡金屬Ni、Co、Mn、Fe的出列更多的也是基于能量密度的考量。能級越低，對應的嵌鋰電壓就越高。在含鋰氧化物中，Co3+/4+能級是最低的（可嵌鋰電壓最高），因?yàn)镃o3+的氧化還原需要使用更加穩定的t(2g)軌道：

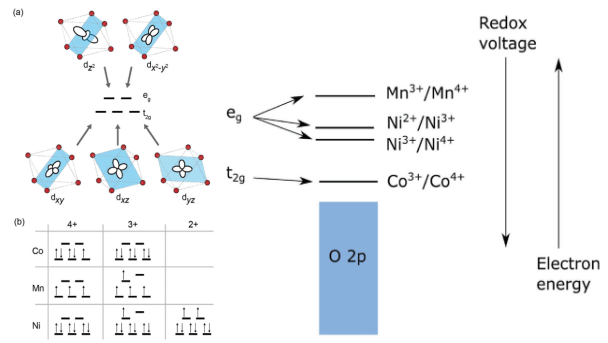

圖示：d軌道在八面體環境中的晶體場分裂與層狀三元氧化物的典型電子構型以及層狀三元氧化物中的定性能級排位



       根據Co-3d軌道與O-2p軌道非均向雜化理論，配體場會發生分裂。在被氧化為+4價之后，Co的5個3d軌道在八面體配體場（cubic ligand field）下被分裂為2個e(g)軌道與3個t(2g)軌道，后者又在四面體配體場（trigonal ligand field）進一步地分割成1個a(1g)和2個e'(g)軌道，請記住這個a(1g)。

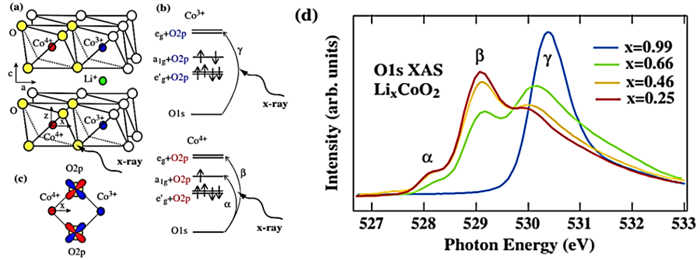

圖示：LixCoO2晶體結構示意圖、Co3+與Co4+電子構型與它們O-1s的XAS過程、O-2p在Co3+與Co4+之間的定域以及LixCoO2的O-1s軌道60°入射XAS（d）；來自參考資料[2]



       如上圖d所示，不同脫鋰狀態下的LixCoO2（x =0:99、0.66、0.46和0.25）的θ=60°入射X射線吸收譜（XAS）顯示有三種不同的結構：α和β分別對于應Co4+態的兩個吸收過程，γ反映的是Co3+的吸收過程。



       Co-3d-t(2g)與O-2p的軌道各向異性可以通過XAS中三種結構關于入射角相關性變化來反應。



       如上圖所示，研究人員發現在脫鋰狀態下，α結構的強度在θ=0°入射時顯著削弱而在θ=60°入射時顯著增加，這一變化表明：與Co4+各種電化學行為相關的t(2g)能級的主導成分是a(1g)，隨后他們通過局域密度相似能帶結構計算預測：只有這個a(1g)能帶才能夠跨越費米能級。這樣就很有意思：Co-3d與O-2p雜化軌道一方面具有a(1g)對稱性的部分具有高度的巡游特性，另一方面具有e(g)對稱性的部分又帶有更多定域的O-2p空穴。



       這種Co-3d與O-2p雜化軌道的各向異性對于材料在高脫鋰態下導電性的幫助是顯異的：O-2p空穴中定域的e(g)成分能夠高效地捕獲鋰離子的電荷并提升鋰離子的離子電導率，而巡游的a(1g)成分能夠使部分電荷離域并促進電子電導率的改善[2]。



       在另外一個微觀層面上，Co對于正極材料動力學性能的貢獻同樣不容忽視：抑制Li/Ni混排。

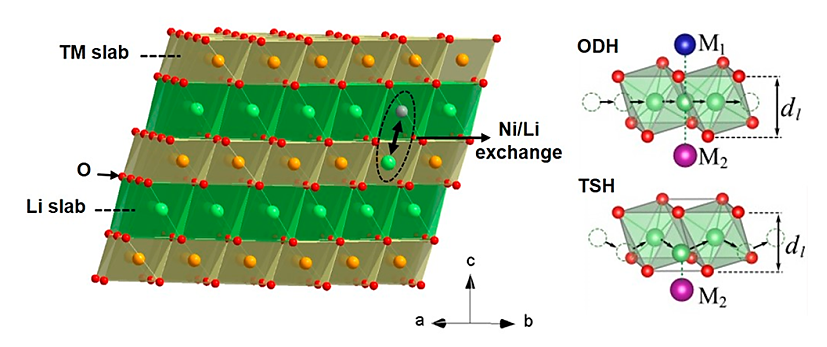

圖示：內含一對Ni/Li交換的層狀NCM的α-NaFeO2型結構示意圖（左側）；鋰離子擴散路徑的氧啞鈴階躍（ODH）與四面體中心階躍（TSH）模型示意圖（右側）；來自資料[3]



       如上圖所示，這是一種結構上的占位錯誤，本身處在3b位置上的Ni離子反位性地侵占Li離子所在的3a位點。這種點缺陷會制約晶格內部鋰離子的遷移、傳輸、擴散等一系列運動導致倍率性能的惡化，更進一步地，它還會通過引發體相結構內各向異性的應力形成并退化材料的循環穩定性。當然，近年來也有不少研究表明，適量、可控、定向的Li/Ni混排有利于材料熱穩定性與循環性能的提升。但不可否認的是，Li/Ni混排對材料動力學的影響是完全負面的[3]。



       主流觀點認為，Li/Ni混排的形成一般有兩種驅動力：1）Li+的離子半徑0.76Å與Ni2+的離子半徑0.69Å具有相近的數值進而產生空間排布效應，容易相互交換；2）過渡金屬離子之間顯著的超交換作用（superexchange interaction）。第一種基于Ni2+尺度的驅動力無法解釋在Ni3+含量更多的富鎳（Ni-rich）三元材料中Li/Ni混排同樣嚴重的現象，因此這里主要講解第二種基于超交換作用的驅動力。



       首先，我們來看三款“Ni=Mn”型樣板材料NCM333、NCM424與NCM505，研究人員通過對它們的Li/Ni混排交換的形成能做了一個計算（基于Li離子不同配位環境），在下圖中不難發現：這三種材料隨著Co含量的降低，形成Li/Ni混排的門檻越來越低：

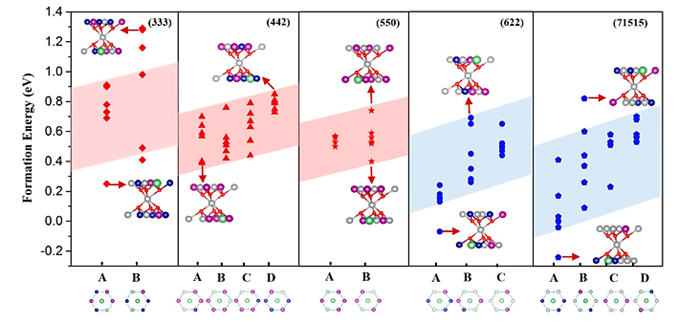

圖示：在NCM333、NCM424、NCM505、NCM622、NCM71515中隨著Li離子周邊過渡金屬配位環境變換的單對Li/Ni混排交換的形成能變化關系圖；來自資料[4]



       這一顯著的變化與過渡金屬d軌道上的未成對電子有關。一般來說，在三元層狀結構內的過渡金屬層（TM layer）內，Ni2+/Ni3+往往會通過橋接的O陰離子與臨近的過度金屬離子形成90°的層內超交換構型；當Li/Ni交換發生之后，具有與過渡金屬層上Ni2+相反磁矩的反位Ni2+（在鋰層上）會通過它e(g)軌道與O-2p軌道雜化而成一個的σ鍵與過渡金屬層上的Ni2+、Ni3+、Mn4+連接形成180°的、成直線的層間超交換構型，由于σ鍵的鍵強很高，導致這種180°的磁性作用總是強于前述的90°模式，因而Ni2+與Li+的反位交換具有天然的熱力學優勢。因?yàn)镺離子的自旋密度能夠反映超交換作用的強度，所以研究者通過不同過渡金屬之間自旋電子云密度的計算佐證了這一結論，如下圖所示：

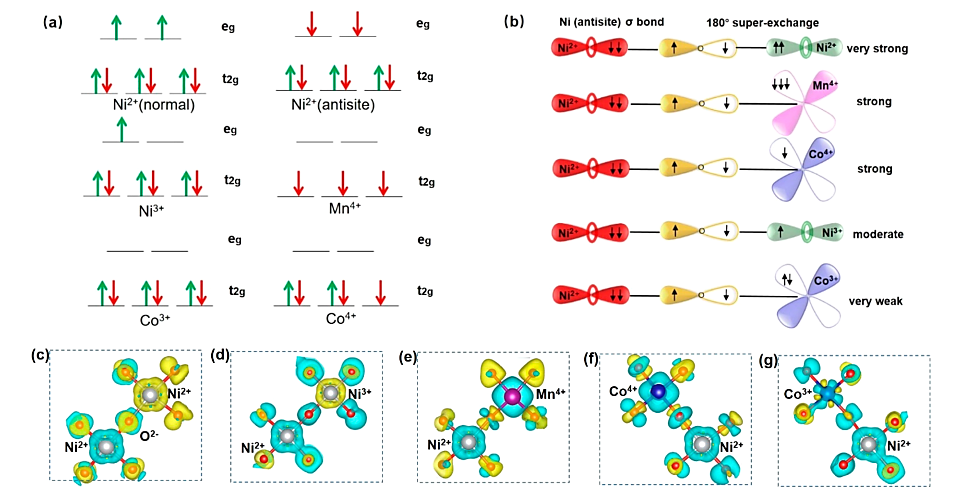

圖示：NCM材料中過渡金屬離子電子構型、180°超交換作用的示意圖、180°超交換作用的不同過渡金屬配搭的三維自旋電子密度圖（c-g），藍色與黃色分別指代上旋與下旋；來自資料[4]



       上圖中，因?yàn)镹i2+存在兩個未配對的孤電子，反鐵磁性的Ni2+-O-Ni2+（e(g)-2p-e(g)）的超交換作用最強，Ni2+-O-Ni3+（e(g)-2p-e(g)）的超交換作用適中，Ni2+-O-Mn4+與Ni2+-O-Co4+（都是e(g)-2p-t(2g)）的超交換作用較弱，而因?yàn)镃o3+缺乏未成對電子，Ni2+-O- Co3+的超交換作用最弱[4]。因此，Co3+的存在能夠極大地增加Li/Ni混排形成的難度，從而穩住NCM三元層狀材料的動力學陣腳。



       2）鈷元素對于三元材料結構與熱穩定性的增益



       上面提到的結論也得到了美國阿貢國家實驗室的支持，他們認為層狀氧化物（例如LiNiO2）中的Ni3+產生的定向自旋會迫使結構轉向一個能級更高、更不穩定的狀態，這是因?yàn)槿齻�(gè)三角分布排列的Ni3+一般會產生兩個相反的磁矩，從而引發磁阻挫（magnetic frustration）效應。

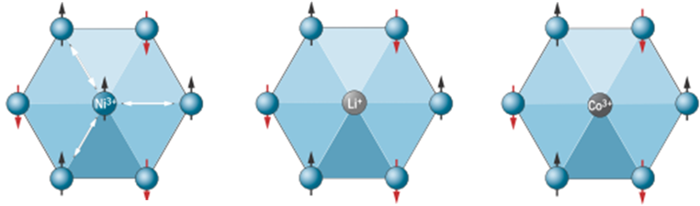

圖示：鈷元素的存在能夠減輕磁阻挫；來自資料[5]



       在這樣一種框架中，由于Li+是沒有磁矩的，因此它們會興致勃勃地與Ni3+進行交換從而緩解磁阻挫以降低體系的能量，但這一過程也就催生了Li/Ni混排，同時引發結構迅速朝著能量更低、熱力學上更加穩定的巖鹽相NiO轉變，這一過程是如此的不可逆以至于LiNiO2的電化學性能發生迅速的崩塌。而在這個體系中，Co3+的非磁性使得過渡金屬層的磁阻挫減輕且結構穩定[5]。



       針對空間排布效應以及超交換作用的原理，有不少的研究報道或者設想過采用大金屬離子半徑的堿土金屬與價態中不存在未配對電子的過渡金屬摻雜來改善Li/Ni混排現象。比如在鋰層中插入超大離子半徑的Na+（1.02Å）產生位阻，但此舉顯然犧牲了活性鋰的數量。比如在過渡金屬層內混入外層無孤電子的Ti4+與Ir3+來減弱超交換作用，但一來取代的劑量遠達不到Co的含量，二來部分5d金屬的成本居高不下不敢輕舉妄動。



       在另外一個維度上，Co其實也以當仁不讓的姿態主導，那就是近幾年三元正極材料的阿喀琉斯之踵：熱穩定性。與傳統的印象迥異，一直以穩重形象示人的Mn元素其實在三元材料尤其是高鎳材料中對于Ni元素活動的控制微乎其微，本質上是一種它動隨它動，我自巍然不動的惰性。而Co元素卻相反，因?yàn)槠淠軒У奶厥馕恢檬沟盟�在高脫鋰狀態下（例如電池滿充）能夠先于Ni元素發生還原而占據四面體位置，這樣延緩了Ni元素的遷移從而推遲了釋氧放熱反應[6]，提高了熱穩定性。其詳細機理如下圖所示：

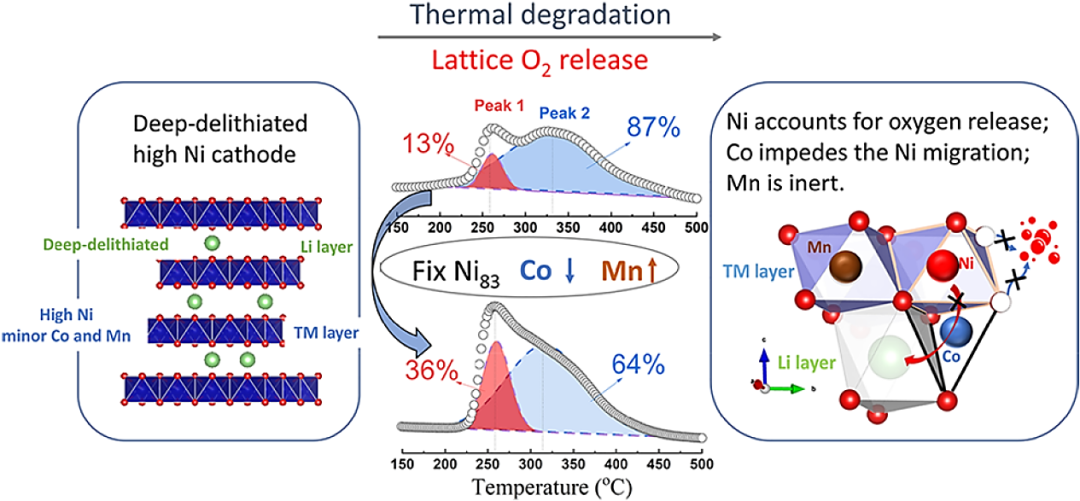

圖示：鈷元素對于三元材料熱穩定性的一錘定音；來自資料[6]

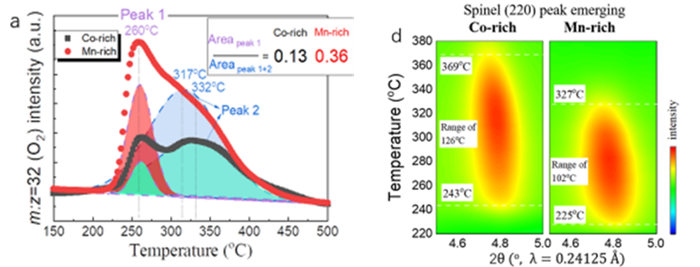

       這個結論是由美國阿貢國家實驗室的材料專家們通過精細的表征與充實的數據得到的，我這里簡要闡述一番。研究者們通過合成兩種比例的三元材料：同等鎳含量下的富鈷（Co：Mn=2：1）與富錳（Co：Mn=1:2）單晶型氧化物，分別記為Co㏑ich與Mn㏑ich，然后以小電流將它們充電至4.4V以保證滿電狀態，在隨后對它們升溫的過程中發現，Co㏑ich材料的層狀→尖晶石轉變溫度比Mn㏑ich材料的要延遲接近20ºC，且氧氣的排放量是Mn㏑ich材料的1/3，如下圖所示：

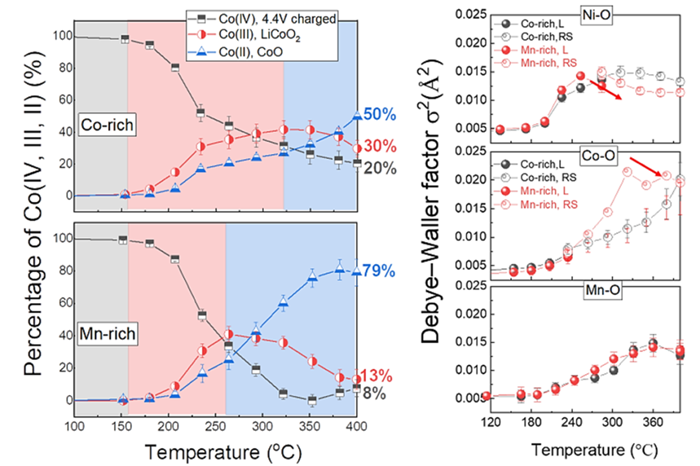

       而在追蹤這一過程的觀察中，借助原位X射線近邊吸收與拓展邊的精細結構表征，研究者們發現一個較為顯著的規律：Co元素總是先于Ni元素被還原，且在升溫節點中Co㏑ich材料里的+3價Co元素含量與存在時間以及占據四面體間隙（抑制鎳原子遷移）的Co元素含量要高于Mn㏑ich材料的：

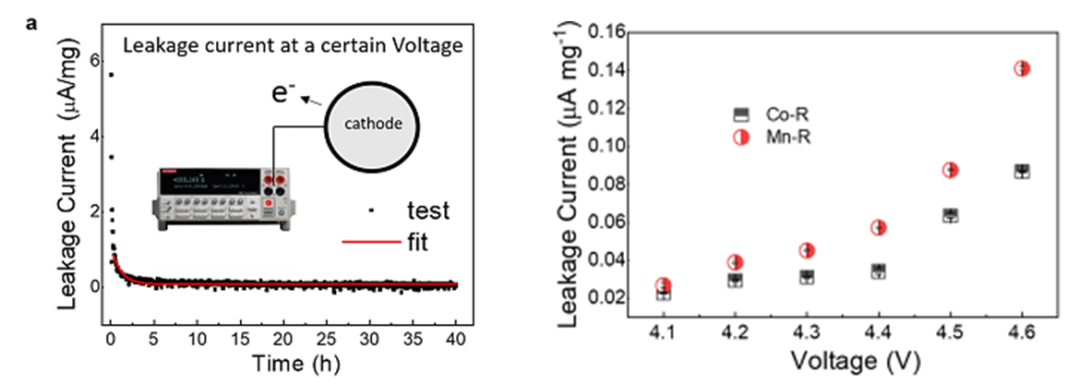

       為了進一步佐證Co元素對三元材料化學穩定性的加成作用，研究者們還特地增加了不同充電截止電壓的漏電流測試：浮充實驗（恒電壓40小時）。這個實驗主要是想激發在熱環境的濫用條件下電極與電解液界面上的雙電層漏電，并得到漏電流這一數值，因?yàn)榻缑嫔系碾娊庖喝軇┡c材料退化的表面結構副反應越強則這個數值就越大。

       如上圖右所示，結果也是非常的令人驚奇啊：Co㏑ich材料在不同電壓下的漏電流都要小于Mn㏑ich材料，且隨著電壓數值越高，漏電流差值幅度越明顯。



       最后，研究者們也不忘補刀：同等測試條件下，Co㏑ich高鎳三元材料的循環性能（100圈容量保持率83.3%）就是優于Mn㏑ich材料（100圈容量保持率78.8%），這一結果也與前述的另一個實驗結果互為佐證。



       3）鈷元素對于三元材料粉體顆粒形貌的增益



       除去Co元素給予三元材料動力學與結構/熱穩定性上的增益，另外一個技能加成則是點向三元材料粉體的粒度調節能力。顆粒的粒徑大小與形貌直接影響電極片的壓實密度，粒子過小的二次球體顯然不利于體積能量密度的提升。眾所周知，顆粒形貌的特征與材料不同晶面表面能的大小相關[7]，研究者們就基于LNO（LiNiO2）與LCO（LiCoO2）四種常見晶面的表面能計算：(003)、(1-1-1)、(104)與(012)，以下是四種截面的示意圖：

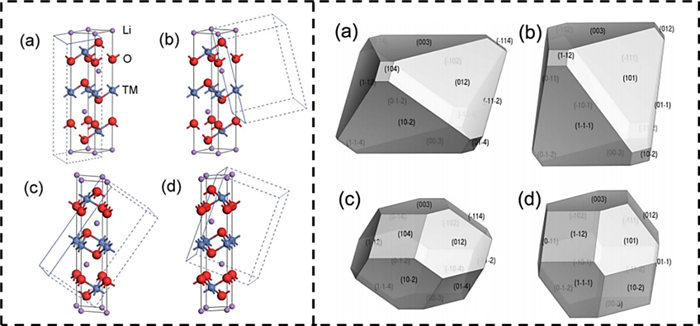

圖示左側線框：過渡金屬層狀結構的晶面劈裂圖，(003)（a）、(1-1-1)（b）、(104)（c）與(012)（d）；圖示右側線框：層狀結構的四種模擬形貌；來自資料[7]



       通過上圖的比對我們可以清楚地看到，LCO在幾個主要晶面的表面能上都大于LNO，這也意味著在同等燒結條件下，LCO都比LNO要更容易長成更大的晶粒。而通過圖13b中(003)晶面表面能可以知道，在LNO中加入Co元素可以顯著地提升該晶面的表面能，而Mn元素的在此的作用微乎其微，如下圖所示：

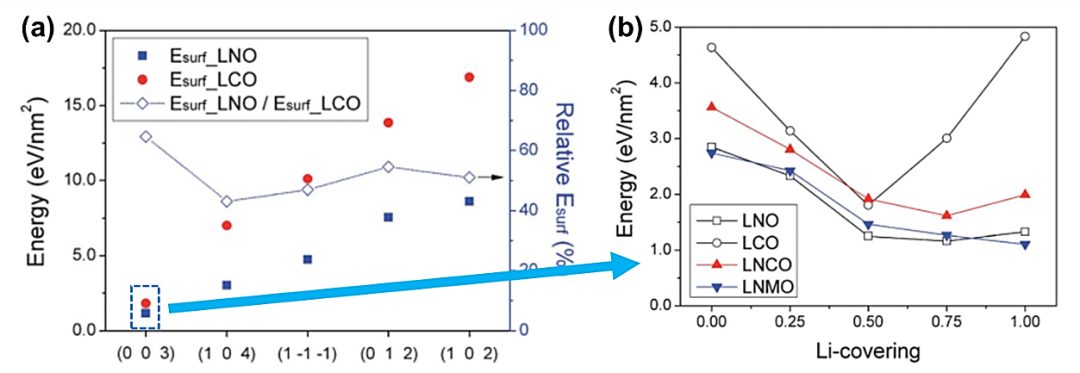

圖示：LNO與LCO表面能對比與Co/Mn摻雜LNO的(003)晶面表面能；來自資料[7]



       這一對比意味著Co元素的存在能夠充分地調節三元材料粉體晶粒的尺寸與形貌，更好地提升制程工藝的容錯率以及契合電芯的體積能量密度。



       說回到本題的根上，其實動力電池的無鈷化是一個相當宏大的課題，內含材料技術與工藝的升級與革新，對于成本的切割也不只是簡單的一句“刮鈷療傷”就能對癥下藥的。



       像比亞迪的刀片電池、寧德時代的CTP與不起火電池，哪一個不是沉淀多年又反復驗證才結出豐碩的成果，無鈷化雖異曲但同工。

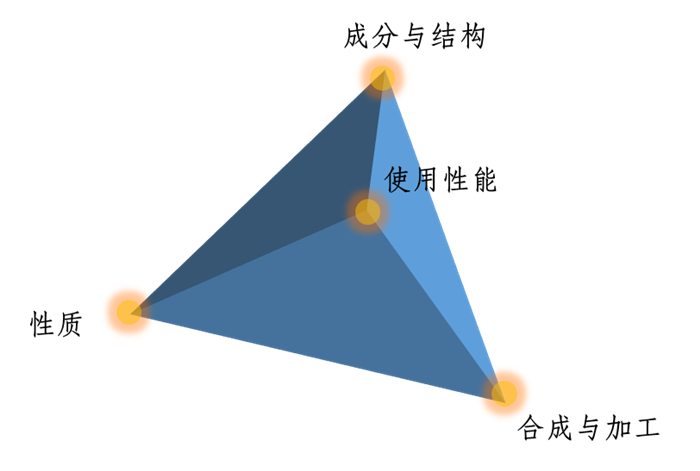

圖示：材料科學通識



       客觀地講，上圖這個四邊形是一個材料科學的正確打開方式。新材料的呱呱墜地并不是武林絕頂高手的過招，電光火石間兔起鶻落，所到之地均是縱橫八荒、舍我其誰，而是需要從陽春白雪到下里巴人的細細打磨，因?yàn)樵陔姵剡@個如此復雜的多相體系里，每一次的鋰離子拆遷，每一圈的充放呼吸，都是制程與工藝在能量壁壘上的零和博弈，它需要每一個站在數字記錄、歷史經驗和常識公理上的研發人員，在不可沖突、不有偏頗的科學實證面前巧婦生炊。



       冰凍三尺，也遠非一日之寒，在知道羅馬不是一日建成的共識之下，一口吃成一個胖子的急功近利并不可取。



       最后這邊用李泓老師的話來做總結吧——

       “電池是一個很復雜的體系，一個新材料的商業化，必須要所有配套材料同步革新，這本身就是一個相對復雜、長周期的開發；而產品開發完成后，還有小試、中試、量產，期間不斷修正也是一個漫長過程，因此，電池技術革新確實是一個相對緩慢的事情。”



       參考



       1.Synthesis and electrochemical properties of LiNi0.8CoxMn0.2-xO2 positive-electrode material for lithium-ion batteries



       2.Role of Oxygen Holes in LixCoO2 Revealed by Soft X-Ray Spectroscopy



       3.Ni/Li Disordering in Layered Transition Metal Oxide: Electrochemical Impact, Origin, and Control



       4.Role of Superexchange Interaction on Tuning of Ni/Li Disordering in Li(NixMnyCoz)O2



       5.Cobalt in lithium-ion batteries



       6.Probing the Thermal-Driven Structural and Chemical Degradation of Ni-Rich Layered Cathodes by Co/Mn Exchange



       7.First-principles and experimental investigation of the morphology of layer-structured LiNiO2 and LiCoO2
