圖說我國鋰電設備行業各制造工藝與設備概述及市場需求空間預測
時間:2018-06-07 09:10
來源:中國報告網
作者:綜合報道
點擊:
次
鋰離子電池:是一種二次電池(充電電池),它主要依靠鋰離子在正極和負極之間移動來工作。在充放電過程 中,Li+ 在兩個電極之間往返嵌入和脫嵌:充電時,Li+從正極脫嵌,經過電解質嵌入負極,負極處于富鋰狀態;放電時則相反。其結構構成主要為正極、負極、電解液、隔膜及外殼五金件等構成。
圖:鋰離子電池結構
鋰離子電池的制造流程可分為極片制作、電芯(電池單體)制作和電池組裝3 個工序,各個工序需要特定的生產設備。其中,最前端工藝電極制片的制造包括對于正極片和負極片制作,主要環節包括配料、攪拌、涂布、輥壓、分切和極耳等步驟。由于電極片的好壞直接決定了電池整體的性能,因此電極制片是鋰離子電池制造的關鍵工藝。
按照鋰離子電池的制造生產流程,鋰電設備主要可以分為前端設備、中端設備和后端設備。

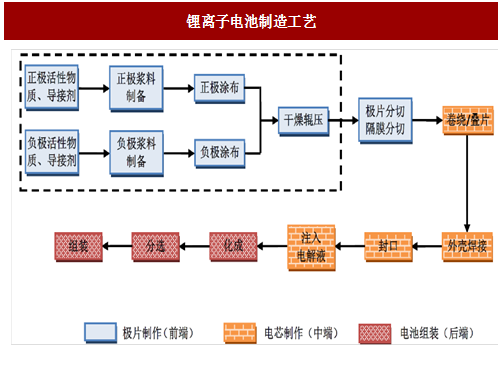

圖:鋰離子電池制造工藝
前端設備主要是指電極制片工序中所需要的真空攪拌機、涂布機、輥壓機和自動分切機等。由于極片的重要性,前端設備要求非常高,類似于涂布是指將攪拌后的漿料均勻涂覆在金屬箔片上并烘干制成正、負極片,涂布工藝對于精度要求較高,要求厚度精確到3μm以下,極片分切是指將較寬的整卷極片連續縱切成若干所需寬度的窄片,這段工藝要需要保證切片表面無任何毛刺,否則會后續工藝中產生枝晶刺破隔膜。因此,前端設備是電池制造的核心設備,是產品是否達標的關鍵。正是由于前端設備對電芯的性能影響較大,目前主要為進口設備居多,國產設備在技術上存在差距,包括在效率、精度、穩定性等方面,比如目前每臺價值上千萬的高端涂布機仍然大量依賴進口。

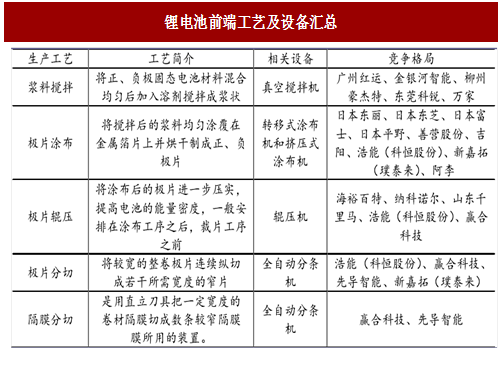

圖:鋰電池前端工藝及設備匯總
中端設備主要覆蓋電芯裝配工序,主要包括激光極耳成型制片機、自動模切機、卷繞機或疊片機、電芯入殼機、注液機以及封口焊接等設備。中段設備國產設備正替代進口,部分國產設備已經可與進口產品進行比較。原有設備自動化率正在提升,正處于半自動到單體全自動的轉型期,比如卷繞機等,先導智能已進入國際第一梯隊。由于性價比優勢,大部分電池生產廠家會選擇國產設備,但是規模較大的電池廠家,如比亞迪、CATL等,仍會部分向日韓進口。

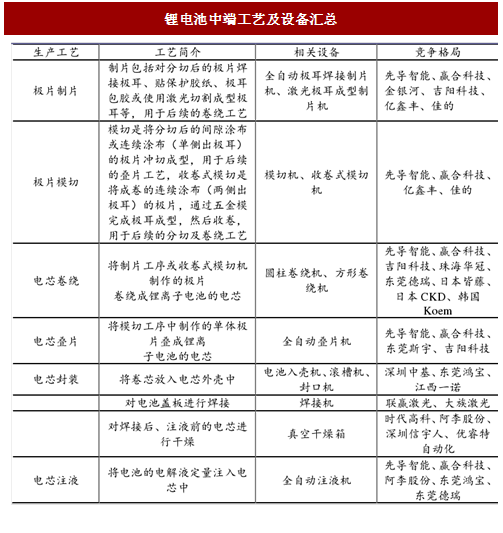

圖:鋰電池中端工藝及設備匯總
后端設備主要覆蓋電芯激活化成、分容檢測以及組裝成電池組等工藝。
相對而言,中后端設備如入殼、封口、檢測等機器相對簡單,技術要求不高。對于后端設備,國內外差距較小,國產化程度極高(化成分容檢測設備的國產率已超過 90%,正業科技的檢測設備逐步實現出口,松下等海外電池巨頭進行采購),更多競爭集中在國內品牌之間。

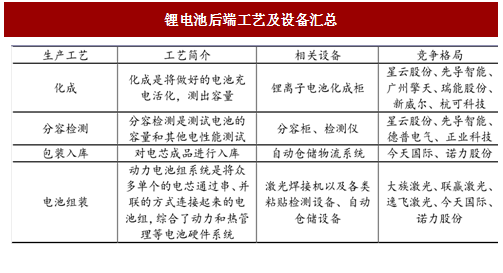

圖:鋰電池后端工藝及設備匯總
最后是電池打包成組,即PACK工藝,由于涉及汽車領域,對于技術與自動化要求更高,動力電池PACK相較于消費電子電池的自動化程度要求更高。但是電池P ACK組裝過程包括了貼片、電池焊接、固定、檢測等多個環節,相對于電池制造的其他環節,難以實現完全的自動化,因此屬于勞動密集型的產業,這也是亞洲之所以成為全球電池PACK組裝基地的重要原因。

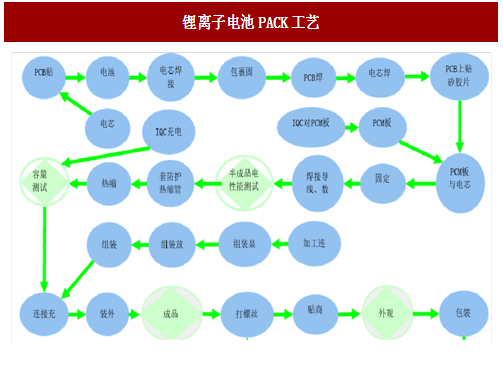

圖:鋰離子電池PACK工藝
參考中國報告網發布《2018-2023年中國鋰電設備產業市場現狀規劃調查與未來發展方向研究報告》
目前國內市場上從事動力電池系統PACK設計、研發、生產、銷售與服務的企業主要有三種類型:第一種是本身主營生產電芯的公司,動力電池系統PACK為公司的一類附屬服務業務;第二種是主營業務為新能源汽車生產和銷售的廠商,動力電池系統PACK為其上游配套產品。第三種是專業從事BMS設計、生產和動力電池系統PACK的企業。目前約60%以上的電池系統PACK由電芯生產企業自己完成,剩余約40%由整車廠和專業的第三方電池系統PACK公司完成。未來,隨著專業化分工和對技術要求的提高,掌握大量定制化技術的專業第三方PACK服務公司將在競爭中具有優勢,動力電池產業鏈上電芯廠商與模組廠商專業化分工趨勢在日漸清晰,未來五年,類似于普萊德這種專業第三方PACK企業所占電池系統PACK市場比重將達40%以上。
圖:動力電池PACK市場競爭格局
從價值量上來看,鋰電池前道、中道、后道設備占比分別為 50%、30%、20%。中道設備占比 20%左右。目前如果是國產線,達到1Gw對應約3-5億左右的設備投入,前道設備占比達到1.5-2.5 億。而如果電池材料由磷酸鐵鋰變?yōu)槿牧虾,由于三元材料的活性較強,對設備尤其是前道設備要求大幅提升(前段設備特別是高端涂布機是行業中的重大難點,目前先導智能正在研發涂布機),前道設備價值量占比會有所提升,將有望達到占整線總產值的50%以上。

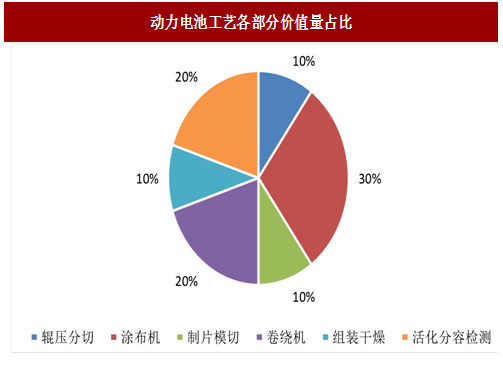

圖:動力電池工藝各部分價值量占比
鋰電設備行業2017-2020年市場需求為161億、235億、273億和416 億,CAGR為36.38%。根據我們之前對于國內、海外的測算,到2020年整體動力鋰電池市場需求將會達到200Gwh。
為測算鋰電設備的市場空間,假設:
(1)考慮到目前供給增長的速度遠快于需求,我們假設2017-2020年鋰電廠平均產能利用率約為60%.65%、70%、70%。
(2)在2017-2020年,1Gwh鋰電產能對應的設備投資額分別為5億、5億、4.8億和4.5億;
(3)將鋰電池生產工藝簡單分為攪拌涂布、輥壓分切、模切制片、卷繞/疊片、組裝干燥、化成分容檢測六個生產環節(不包含PACK生產),各環節對應設備投資占比分別為30%、10%、10%、 20%、10%、20%。
(4)暫不考慮儲能需求的影響。
通過測算可以得到,2017~2020年,全球動力鋰電設備投資額分別為161億、235億、273億和416億,CAGR為36.38%;按照生產工藝細分來看,到2020年,上述6塊不同工藝設備對應的市場空間分別為125億、42億、42億、83億、42億、83億。

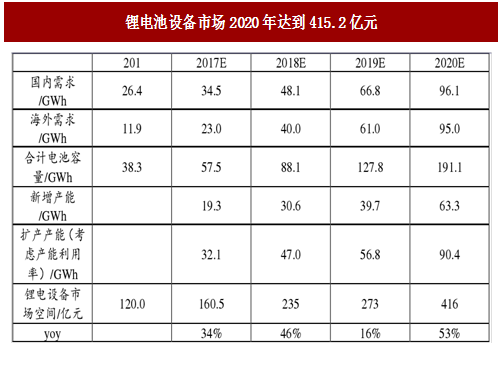

圖:鋰電池設備市場2020年達到415.2億元

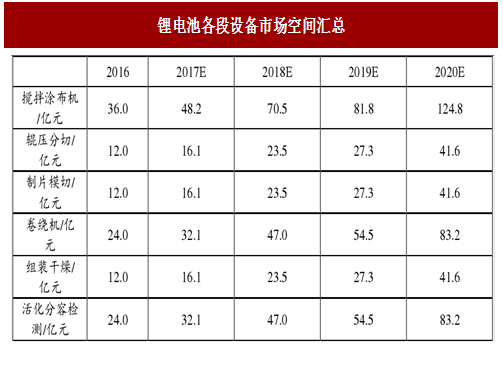

圖:鋰電池各段設備市場空間匯總
