鉀離子電池(PIBs)具有鉀資源豐度高、氧化還原電位低(E0K+/K=-2.93 V vs E0Li+/Li=-3.04 V)等優點,可以替代LIBs在中/大規模能源存儲系統中的應用。基于與鋰離子電池(LIBs)類似的工作機制,鉀離子可以在石墨中形成穩定的鉀-石墨插層化合物(K-GICs,以KC8的形式),表現較高的理論容量(279 mAh g-1)和較低的插層電位(~0.1 V)。然而,大尺寸的鉀離子在插入石墨晶格時會引起61%的碳層體積膨脹,此外,有限的石墨層間間距(3.35 Å)抑制了鉀離子的固態擴散動力學,導致循環穩定性和倍率性能較差。硬炭憑借其大層間間距(> 3.6 Å)和短程碳層的特性可以承受鉀離子插層引起的體積膨脹,適用于鉀離子的可逆插層。然而,硬炭中的湍層結構不利于鉀離子快速脫嵌,表現低容量和高極化的弊端。并且,硬炭在儲鉀中主要表現傾斜的充放電曲線和高的電位滯后(0.40-0.55V,充放電曲線一半容量所對應的電勢差),不利于構建高能量密度的儲能器件。在無定形炭中引入適當?shù)氖{米域并保持大的層間間距將利于鉀離子快速而穩定的存儲。其中,石墨納米域能夠改善鉀離子的插層行為,提高低電位平臺容量;擴大的層間間距可以緩沖碳層體積膨脹,促進鉀離子穩定存儲。雖然通過控制碳化溫度可以獲得具有局部石墨納米域的硬炭材料,而高溫也會誘導生成封閉疇,縮小層間間距,極大影響鉀離子的存儲效率。為此,我們以共建局部石墨域和大層間間距的無定形炭結構角度出發,研究了石墨域和碳層間距對硬炭材料儲鉀性能的影響。
近日,廣東工業大學邱學青、張文禮教授團隊提出了一種基于氧化石墨烯誘導硬炭局部石墨化的策略。憑借胺化木質素和氧化石墨烯之間的靜電引力進行組裝,碳化過程中少量的氧化石墨烯即可促進硬炭發生局部石墨化,同時保持硬炭中非晶態區的較大層間距。基于此策略,我們可以實現由局部石墨域提供的豐富插層位點和大層間間距提供的快速鉀離子傳輸通路,優化后的硬炭負極表現了低電位滯后和高低電位平臺容量。異位/原位電化學測試證明了局部石墨域?qū)τ诜定鉀離子存儲的重要性。本項工作為開發具有局部石墨域的在硬炭負極材料提供了一種思路。該文章發表在Advanced Functional Materials上。
石墨結構可以為鉀離子提供插層位點,但石墨晶格易破壞;無定形炭結構的大層間間距可以緩沖碳層體積膨脹,但湍層結構阻礙鉀離子快速傳輸。為了實現無定形炭中局部石墨納米域的構建,前驅體的設計尤為重要。本文以表面帶正電的胺化木質素(QAL)為硬炭前驅體,表面帶負電的氧化石墨烯(GO)為模板,兩者經過靜電引力均勻分散、組裝,抑制QAL和GO分子的聚集。熱解過程中,QAL/GO組裝體的形成保護了石墨結構,誘導了無定形炭中局部石墨納米域的生長,獲得了局部石墨域和大層間間距共存的硬炭。

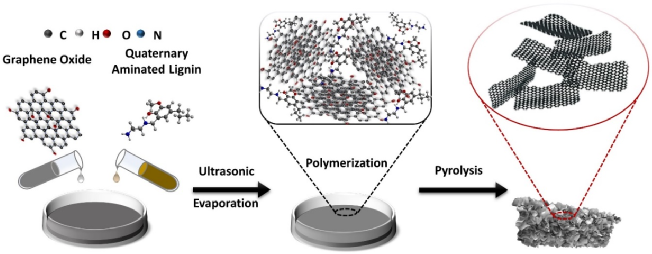

胺化木質素(QAL)與氧化石墨烯(GO)通過靜電引力組裝,抑制QAL和GO分子的聚集。在熱解過程中,QAL/GO組裝體的熱穩定性提高,石墨結構得到保護,并誘導了無定形炭中局部石墨納米域的生長,獲得了局部石墨域和大層間間距共存的硬炭(QLGC)。

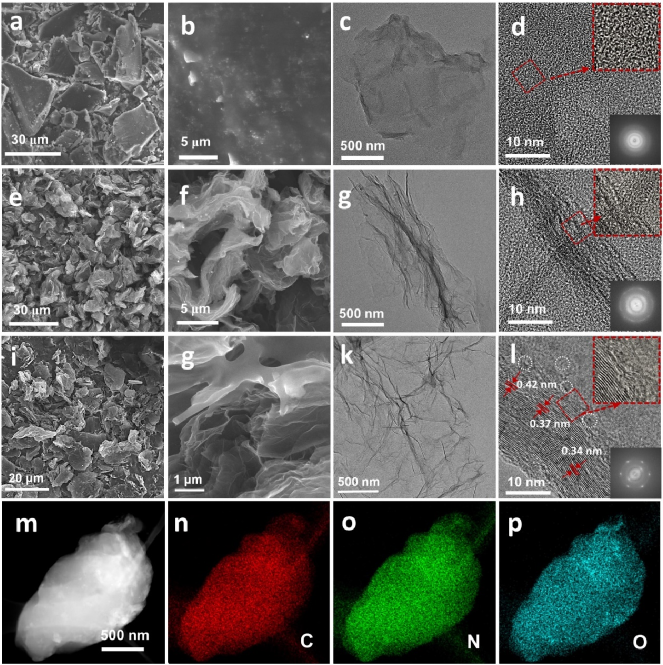

在木質素直接熱解產生的硬炭中,因sp2團簇被無定形區中的sp3雜化碳嚴重交聯,抑制了長程有序結構的形成。GO中大量C-O鍵的裂解導致其熱解衍生炭中的碳層發生交聯,類似硬炭結構,不利于鉀離子的擴散。而對于QLGC,木質素和GO之間的靜電吸引效應使兩者均勻分散、組裝。在碳化過程中,外部的石墨晶格可以作為晶格模板用來減少吉布斯自由能壘,有助于打破QLGC中sp2和sp3團簇之間的C-C鍵交聯。由此,sp2雜化碳可以自由移動至石墨相,并重排列成石墨晶格。因此,GO的引入有利于在硬炭中發展了有序的石墨晶格結構(0.34 nm晶格間距),且與QLGC的無序區域連接。

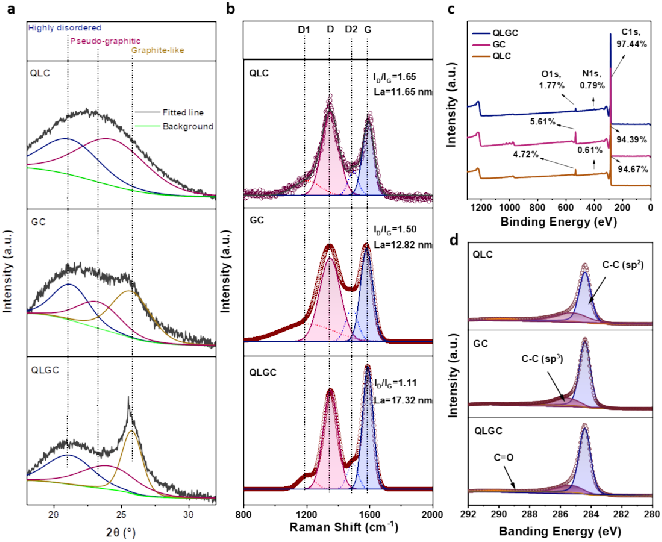

為了進一步識別硬炭中的微觀結構,對XRD、Raman和C 1s XPS譜圖進行了擬合分峰。QLGC中主要包含三種碳結構類型:高度無序、偽石墨域和類石墨微晶。這表明了GO在QLGC前驅體中可以誘導其碳基質(QAL)發生部分石墨化。硬炭中具有無序的渦旋納米域和擴大的層間距離(0.37-0.42 nm),確保了大尺寸鉀離子的快速傳輸。發展良好的石墨微晶為鉀離子提供了快速的擴散通道。所述結構將利于鉀離子快速而穩定的插入石墨層間。

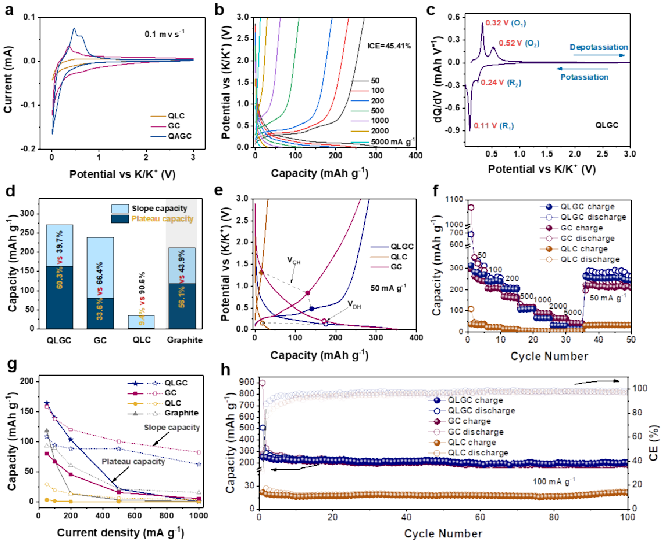

QLGC中的微晶石墨域允許大量鉀離子插入,顯著的氧化還原峰與低電壓平臺曲線是最直觀的證據。經統計,QLGC在0.05 A g−1的電流密度下表現出272 mAh g-1的高質量比容量和60.3%的平臺(< 0.5 V)容量貢獻以及較低的電壓滯后(0.35 V)。另外,QLGC中的較大層間間距使其保持了穩定的碳層結構,表現了優異的倍率性能和循環穩定性。與QLC、GC以及商業石墨相比,QLGC均表現出優越的鉀離子存儲性能。

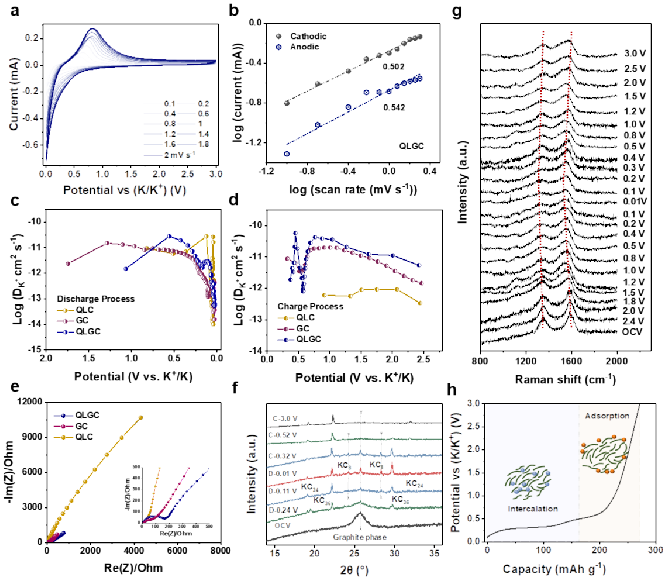

基于石墨納米域與無定形炭共存的結構特點,使QLGC在K+存儲過程中表現了吸附-插層的混合機制。根據動力學測試,QLGC負極具有b值(~0.5)較低、低電位平臺下K+的擴散系數降低以及電荷轉移電阻較高的特性,表明K+在QLGC碳層間的插入而引起相對較慢的電荷轉移過程。異位XRD和原位Raman的結果證實了K+在低電位平臺區發生了緩慢的插層反應,形成K-GICs,產生較高的低電位平臺容量,而在斜坡區以吸附為主。

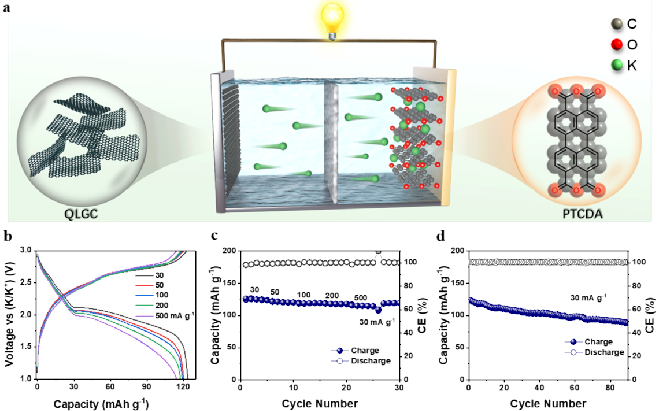

由于QLGC負極擁有較高的低電位平臺容量和低電位滯后的特性,使其可以在實際應用中表現巨大的潛力。QLGC組裝成的全電池器件表現了高的能量密度為90.7 Wh Kg−1(基于負極和正極質量負載)和不錯的循環穩定性。
