(圖片來源:Brookhaven官網)
據外媒報道,美國能源部布魯克海文國家實驗室(Brookhaven National Laboratory)和勞倫斯伯克利國家實驗室(Lawrence Berkeley National Laboratory)科學家領導的團隊,成功實時捕獲鋰離子在鈦酸鋰(LTO)中的移動軌跡。鈦酸鋰是快速充電
電池的一種電極材料,由鋰、鈦和氧組成。
科學家們發現,在LTO中間產物(鋰離子濃度介于初始狀態和終止?fàn)顟B(tài)之間)中,鋰及其周邊原子扭曲排列,為運輸鋰離子提供了一條“快車道”。這一發現為改良電池材料設計、加快電動汽車充電速度提供了新思路。布魯克海文實驗室跨學科科學部門的材料科學家Feng Wang表示:“給汽車的油箱加滿油只需幾分鐘,而給一輛電動汽車的電池充電,則需要幾小時。弄清楚如何讓鋰離子在電極材料中更加快速地移動,這一點很重要,有助于制造出更好的電池,大大縮短充電時間。”
鋰離子電池的工作原理是通過電解質,使鋰離子在正負電極之間來回移動。石墨通常被認為是最先進的鋰離子電池負極,但是,對于快速充電應用,LTO材料是很有吸引力的替代品。LTO能夠快速容納鋰離子,而不會形成鋰鍍層(即鋰沉積于電極表面,而不是內部)的影響。LTO容納鋰時,會從初始相(Li4Ti5O12)轉變?yōu)榻K止相(Li7Ti5O12),二者的鋰電導率都較差。這給科學家們制造了一個難題:如何讓LTO電極快速充電。要解決這個看似矛盾的問題,需要了解鋰離子在LTO中間結構(鋰離子濃度介于Li4Ti5O12和Li7Ti5O12之間的結構)中是如何傳輸?shù),僅僅得到從初始階段到終止階段的靜態圖像是不夠的。

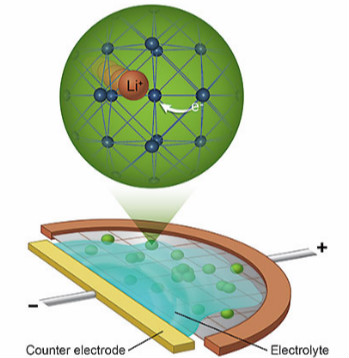

然而,鋰離子很輕,如果采用傳統的電子或X射線探測技術,很難探測到。尤其是在活性物質中快速移動的鋰離子,比如正在運行的電池電極中的LTO納米顆粒。在本項研究中,科學家們?cè)O(shè)計了一個電化學電池,使其在透射電子顯微鏡(TEM)中工作,實時跟蹤鋰離子在LTO納米顆粒中的移動狀態。研究小組在電池充放電過程中,進行電子能量損失光譜分析(EELS),測量電子與樣品相互作用后的能量變化,以揭示樣品局部的化學狀態。在TEM中進行EELS分析,可以保持對鋰離子的高度敏感,提供高分辨率,從空間和時間上捕捉納米粒子中的離子傳輸。
“該團隊在開發電化學功能電池時,克服了重重挑戰。既要使電池像普通電池一樣循環,同時要確保它足夠小,能夠適合TEM的毫米級樣品空間。”布魯克海文國家實驗室的凝聚態物理和材料科學(CMPMS)部門的電子顯微鏡和納米結構小組負責人、高級科學家Yimei Zhu表示,“為了測量鋰的EELS 信號,樣品需要非常薄,超出了通常在TEM中探測電子所需的透明度。”
所得到的EELS光譜中包含的信息,主要關于在充放電過程中,鋰在不同LTO狀態下的吸收和局部環境信息。為了破譯這些信息,伯克利新興材料研究算和實驗設計中心(CEDER)和布魯克海文功能納米材料中心(CFN)的科學家們,模擬了光譜,并在此基礎上,從數千種可能性中明確了原子的排列。為了確定局部結構對離子移動的影響,CEDER小組通過量子力學方法,計算LTO中鋰離子移動的能量壁壘。
“計算模型具有重要意義,可以了解為何鋰能在這種材料中快速移動。”CEDER負責人Gerbrand CEDER表示,“這種材料容納鋰后,原子排列變得非常復雜,很難通過簡單的傳輸思想來定義。計算顯示,鋰離子是因?yàn)閾頂D而快速移動。”
“這項工作的一個重要方面是,將實驗和模擬結合在一起。因?yàn)槟M可以幫助我們解釋實驗數據,得到機械性理解。”該研究的合著者、CFN理論和計算小組的物理學家Deyu Lu稱,“我們多年來在CFN開發的計算光譜學專業知識,在這一合作用戶項目中扮演著重要角色,可以識別EELS中的關鍵光譜指紋,揭示它們?cè)谠咏Y(jié)構中的物理起源及其電子特性。”
分析顯示,LTO具有亞穩態中間構型,其中原子的局部位置,與通常的排列方式不同。這種局部的“多面”扭曲排列,降低了能量壁壘,為鋰離子的快速移動提供了途徑。Wang解釋說:“汽油可以不受阻礙地流進汽車油箱,因?yàn)橛拖浔旧硎且粋空容器。與之不同的是,鋰需要經過一番‘爭戰’,才能進入不是完全開放的LTO。為了得到鋰,LTO會從一種結構轉變成另一種結構。通常情況下,這種兩相轉換需要時間,限制了快速充電的能力。然而,在這種情況下,LTO原子結構的局部扭曲,提供了更多的開放空間,使鋰可以輕松通過,比預期中更快地被容納。這些高導電路徑,出現在兩個階段之間的豐厚邊界。”
接下來,科學家們將探索LTO在實際應用中的局限性,例如發熱與高速率循環時出現的容量損失。通過研究LTO在不同循環速率下反復吸收和釋放鋰后的行為方式,他們希望找到解決這些問題的方法,為快速充電電池開發實際可行的電極材料。Zhu說:“這項跨機構工作,結合了原位光譜學、電化學、計算和理論,為今后的研究建立基礎。”
Wang說:“通過我們新開發的電化學電池,并給合布魯克海文CFN強大的電子和X射線顯微鏡和國家同步加速器光源II(NSLS-II),我們希望能夠進一步研究快速充電電極中的傳輸行為。通過這些最先進的工具,我們將獲得,在真實反應條件下和實時循環過程中,樣品局部和整體結構中鋰運輸?shù)耐暾晥D。”
